Auf dem Display ziehen orange Bögen vorbei, darunter läuft eine dicke Linie, dazwischen schweben Wolken und Striche. Wer ein Echolot zum ersten Mal am Wasser hat, sieht viel und erkennt wenig. Dabei steckt in jedem dieser Zeichen eine klare Information, die sich mit etwas Geometrie erklären lässt. Dieser Ratgeber zeigt, wie die Sichel entsteht, was sie über den Fisch verrät und wie du die übrigen Signaturen im Bild auseinanderhältst.
Das Wichtigste in Kürze
- Die Sichel entsteht durch den Schallkegel: Am Kegelrand ist der Weg länger, in der Mitte kürzer. Der Fisch steht auf gleicher Tiefe, das Gerät zeichnet einen Bogen.
- Keine Bewegung, keine Sichel: Beim Ankern oder mit stationärem Wurf-Echolot erscheinen Fische als waagerechte Striche.
- Die Dicke des Echos zählt, nicht die Länge der Sichel. Die Länge hängt an Tempo, Tiefe und Kegelbreite.
- Das stärkste Echo liefert die Schwimmblase, weil Gas den Schall viel stärker reflektiert als Muskelgewebe.
- Fischsymbole ausschalten, sobald du das Rohbild lesen kannst: Sie verwandeln auch Kraut und Luftblasen in Fische.
- Kegelabdeckung: 20° erfassen rund 35 Prozent der Tiefe als Durchmesser, 47° knapp 90 Prozent.

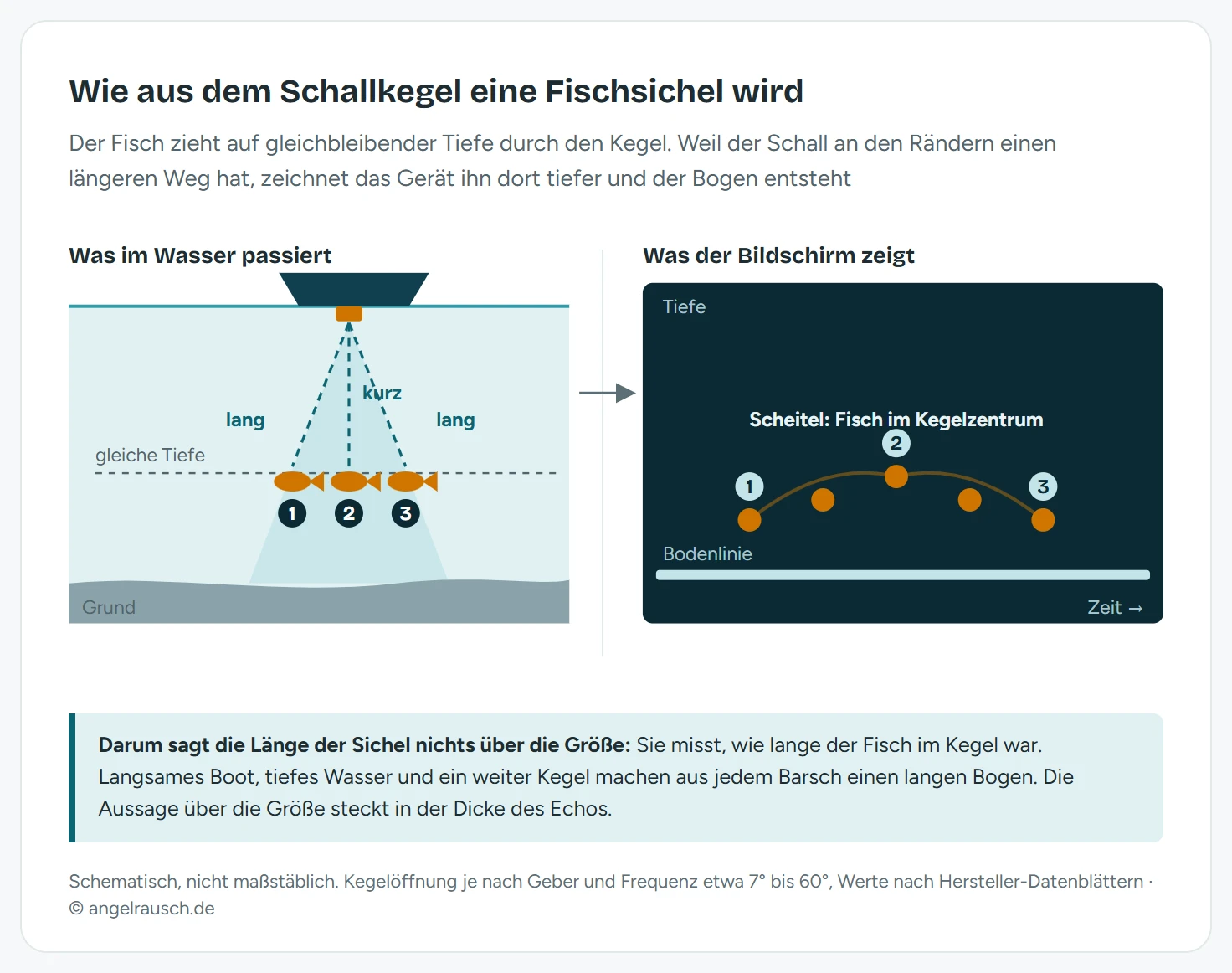

Warum Fische als Sichel erscheinen
Der Geber sendet den Schall als Kegel nach unten, je nach Modell und Frequenz etwa 7° bis 60° breit. Genau daraus entsteht die Sichel, und zwar in drei Phasen:
- Eintritt am Kegelrand: Der Fisch erscheint zuerst am äußeren Rand des Kegels. Der Schall muss schräg zu ihm laufen, der Weg ist länger als senkrecht nach unten. Das Gerät kennt nur Laufzeiten und rechnet die längere Zeit in eine größere Tiefe um. Der erste Punkt landet also zu tief auf dem Bildschirm.
- Durchgang durch die Kegelmitte: Direkt unter dem Geber ist der Weg am kürzesten, gleichzeitig ist das Echo am stärksten. Der Punkt wandert auf dem Bildschirm nach oben, der Scheitel der Sichel entsteht.
- Austritt am anderen Rand: Der Weg wird wieder länger, die Punkte wandern nach unten. Die Sichel schließt sich.
Daraus folgt die wichtigste Regel beim Lesen: Die Sichel bildet den Weg des Fisches durch den Kegel ab. Sie ist ein geometrisches Artefakt und hat mit der Schwimmtiefe wenig zu tun. Ein Fisch, der wirklich auf- und absteigt, zeichnet eine schräg verlaufende oder gestufte Spur.
Wann Sicheln fehlen
Eine vollständige Sichel setzt voraus, dass sich Geber und Fisch relativ zueinander bewegen. Fehlt diese Bewegung, verändert sich das Bild:
- Boot liegt vor Anker, Fisch steht: Das Echo wird zu einer durchgehenden waagerechten Linie. Sie hebt und senkt sich nur, wenn der Fisch die Tiefe wechselt.
- Wurf-Echolot an fester Position: Dasselbe Bild. Wer mit einem Deeper Chirp+ 2 vom Ufer aus wirft und die Schnur nicht einholt, sieht Striche.
- Schnelle Fahrt: Der Fisch durchquert den Kegel in Sekundenbruchteilen, die Sichel wird zu einem kurzen Strich oder einem einzelnen Punkt.
- Sehr flaches Wasser: In 1,5 m Tiefe ist der Kegel so schmal, dass ein Fisch ihn kaum durchquert. Dort bleiben oft nur Punkte.
- Bildlaufgeschwindigkeit zu hoch: Läuft das Bild zu schnell über den Schirm, wird die Sichel gestaucht.
Beim Vertikalangeln ist genau dieses Verhalten der Arbeitsmodus: Boot und Köder stehen über dem Fisch, alles erscheint als Linien. Wie die Technik funktioniert, beschreibt der Ratgeber Was ist Vertikalangeln?.
Was die Sichel über den Fisch verrät
Die häufigste Fehldeutung ist die Gleichung „lange Sichel gleich großer Fisch”. Sie stimmt nicht, weil die Länge von Faktoren abhängt, die mit dem Fisch nichts zu tun haben.
| Merkmal im Bild | Woran es wirklich liegt |
|---|---|
| Länge der Sichel | Verweildauer im Kegel: langsames Boot, tiefes Wasser und breiter Kegel machen sie länger |
| Dicke des Echos | Größe des Reflektors und Stärke der Schwimmblase, das ist der beste Größenhinweis |
| Höhe des Bogens | Position im Kegel: Nur ein Fisch, der zentral hindurchzieht, bildet den vollen Bogen |
| Halbe Sichel | Fisch hat den Kegel am Rand gestreift oder ist abgedreht |
| Farbe (bei Farbdisplays) | Echostärke; kräftige Farben stehen für starke Rückwürfe |
Der Dichteunterschied zwischen Wasser und Gas ist der Grund, warum die Schwimmblase das meiste Echo liefert. Muskelgewebe hat eine ähnliche Dichte wie Wasser und reflektiert nur wenig. Praktisch heißt das: Ein 40er Brassen mit großer Schwimmblase kann kräftiger erscheinen als ein 60er Wels, dessen Schwimmblase im Verhältnis klein ist. Auch Grundeln, die eng am Boden leben, verschwinden im Bodenecho.
Eine grobe Größenschätzung gelingt erst, wenn du dieselbe Tiefe und dasselbe Tempo vergleichst. Zwei Sicheln nebeneinander in 8 m Tiefe lassen sich sinnvoll gegeneinander bewerten, eine Sichel in 3 m und eine in 15 m nicht.
Fischsymbole oder Rohbild?
Fast jedes Gerät bietet eine Fisch-ID: Die Software wertet das Echo aus und zeichnet an dessen Stelle ein Fischsymbol, teils mit Tiefenangabe. Für die ersten Ausfahrten ist das eine Hilfe, dauerhaft kostet es Information.
Was die Fisch-ID gut kann: Einzelne, deutlich vom Grund getrennte Echos in tiefem, klarem Wasser zuverlässig markieren.
Wo sie irrt:
- Kraut, Luftblasen und Treibgut erfüllen dieselben Kriterien und werden zu Fischen.
- Fische dicht am Grund verschmelzen mit dem Bodenecho und fehlen im Symbolbild.
- Ein Futterfischschwarm wird zu einer Ansammlung gleich großer Symbole, der kräftige Räuber daneben sieht im Symbolbild genauso aus wie ein 10er Rotauge.
- Die Größenstaffelung der Symbole beruht auf einer Schätzung des Geräts aus der Echostärke.
Der Umstieg lohnt sich, sobald du die Grundsignaturen erkennst. Im Rohbild siehst du jede Echostärke, jede Form und die Beziehung zwischen Fisch und Struktur. Genau daraus entsteht die Entscheidung, wo der Köder hin soll.

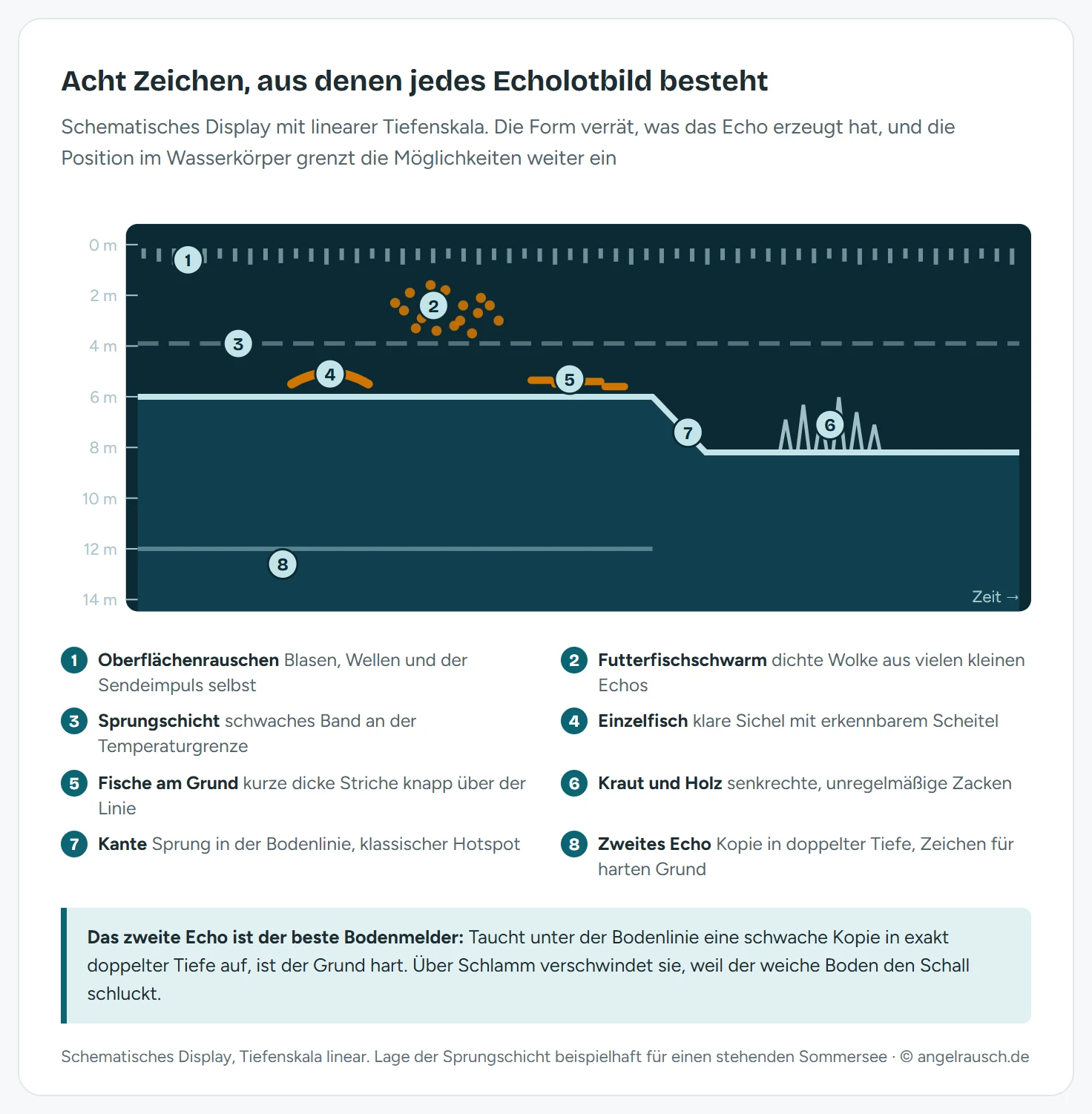

Das ganze Bild lesen: Boden, Kraut, Schwärme, Sprungschicht
Ein Echolotbild besteht aus mehr als Fischen. Die wichtigsten Signaturen im Überblick:
- Oberflächenrauschen: Das dichte Band ganz oben stammt von Luftblasen, Wellen und dem Sendeimpuls selbst. Bei Fahrt wird es breiter.
- Sprungschicht (Thermokline): Ein schwaches, durchgehendes waagerechtes Band im Mittelwasser, im Sommer oft in 4 bis 8 m. Darüber steht warmes, sauerstoffreiches Wasser, darunter kaltes. Die meisten Raubfische jagen über dieser Grenze, was der Ratgeber Zander angeln im See an der Schichtung durchspielt.
- Futterfischschwarm: Dichte Wolke oder Traube aus vielen kleinen Echos. Je enger die Wolke, desto stärker wird der Schwarm bedrängt.
- Einzelfisch: Klare, kräftige Sichel mit erkennbarem Scheitel, häufig unterhalb oder am Rand der Wolke.
- Fische am Grund: Kurze, dicke Striche direkt auf der Bodenlinie. Zander und Karpfen stehen oft so tief, dass nur ein leichter Buckel in der Linie bleibt.
- Kraut und Holz: Senkrechte, unregelmäßige Zacken über dem Grund. Kraut wirkt federnd und weich, versunkenes Holz zeichnet harte, spitze Formen.
- Harter Boden: Dünne, kräftige Linie, oft mit einem zweiten Echo in doppelter Tiefe. Der Schall wurde zwischen Grund und Wasseroberfläche ein zweites Mal hin und her geworfen.
- Weicher Boden: Breite, verwaschene Linie ohne zweites Echo. Der Schlamm schluckt einen Teil der Energie.
Das zweite Echo ist der verlässlichste Hinweis auf Bodenhärte, und es kostet keine zusätzliche Einstellung. Wer an einem Gewässer die Kiesbänke sucht, fährt einfach ab und achtet auf die Stelle, an der die zweite Linie auftaucht.
Was der Kegel abdeckt
Die häufigste Enttäuschung am Echolot: Der Fisch beißt, obwohl auf dem Bildschirm nichts war. Meistens stand er einfach außerhalb des Kegels. Wie groß der erfasste Kreis ist, folgt direkt aus der Winkelgeometrie.
| Kegelwinkel | Durchmesser in % der Tiefe | bei 5 m | bei 10 m | bei 20 m |
|---|---|---|---|---|
| 7° (schmal, hohe Frequenz) | 12 % | 0,6 m | 1,2 m | 2,4 m |
| 20° (Allround) | 35 % | 1,8 m | 3,5 m | 7,1 m |
| 47° (weit, niedrige Frequenz) | 87 % | 4,4 m | 8,7 m | 17,4 m |
| 60° (sehr weit) | 115 % | 5,8 m | 11,5 m | 23,1 m |
Die Prozentwerte ergeben sich aus dem doppelten Tangens des halben Öffnungswinkels. Die Winkel selbst stehen im Datenblatt des Gebers: Der Deeper Chirp+ 2 arbeitet laut Hersteller mit 675 kHz bei 7°, 240 kHz bei 20° und 100 kHz bei 47°, Bootsgeber liegen oft bei 20° und 45° bis 60°.
Daraus folgen zwei Konsequenzen für die Praxis:
- Im Flachwasser siehst du fast nichts. Bei 2 m Tiefe erfasst ein 20°-Kegel einen Kreis von 70 cm. Dort hilft nur die niedrigere Frequenz mit weitem Kegel oder der Blick zur Seite per Side-Imaging.
- In der Tiefe wird das Bild unscharf. Der weite Kegel erfasst in 20 m einen Kreis von 17 m Durchmesser. Eine Sichel darin kann von überall in diesem Kreis stammen, senkrecht unter dem Boot steht der Fisch deshalb noch lange nicht.
Welche Frequenz in welcher Situation passt, vertieft der Ratgeber Welches Echolot für Norwegen? für tiefes Salzwasser, und der Ratgeber Echolot fürs Belly Boat für flache Binnengewässer.
Einstellungen, die Fische sichtbar machen
Viele „schlechte” Echolotbilder sind Einstellungsfragen. Diese vier Regler entscheiden über die Lesbarkeit:
- Empfindlichkeit (Gain): Zu niedrig, und schwache Echos verschwinden. Zu hoch, und das Bild füllt sich mit Rauschen. Praktisches Vorgehen: hochdrehen, bis das Bild körnig wird, dann so weit zurück, bis der Hintergrund gerade sauber ist.
- Frequenz: Hohe Frequenz für Detail und flaches Wasser, niedrige für Tiefe und Suche. Im Split-Bild laufen beide nebeneinander.
- Bildlaufgeschwindigkeit: Sie bestimmt, wie breit eine Sichel gezeichnet wird. Zu schnell staucht das Bild, zu langsam zieht es in die Länge und täuscht große Fische vor.
- Tiefenbereich: Automatik zeigt oft den gesamten Wasserkörper. Wer den Bereich manuell auf die untersten Meter legt, bekommt die Fische am Grund groß und getrennt aufs Display.
Eine fünfte Stellschraube ist die Gebermontage. Sitzt der Geber im Schraubenwasser oder ragt er schräg nach unten, ziehen Luftblasen durch den Kegel und das Bild wird bei jeder Fahrtstufe unbrauchbar.
Down-Imaging, Side-Imaging und Live-Sonar
Neben dem klassischen 2D-Bild zeigen moderne Geräte weitere Ansichten, in denen Fische anders aussehen:
- Down-Imaging (DownScan): Sehr schmaler, fächerförmiger Kegel mit fotoähnlicher Darstellung. Struktur, Holz und Kraut sind hervorragend zu erkennen, Fische erscheinen als helle Punkte oder kurze Striche ohne Sichel.
- Side-Imaging: Blick nach links und rechts, oft 30 m und mehr je Seite. Fische zeigen sich als helle Punkte mit Schatten dahinter. Der Schatten verrät die Höhe über Grund, je länger der Schatten, desto höher steht das Objekt.
- Live-Sonar: Zeigt einen Ausschnitt in Echtzeit, Fische bewegen sich als Punkte über den Schirm, und der eigene Köder ist sichtbar. Hier gibt es überhaupt keine Sicheln mehr, weil die Zeitachse fehlt. Was die Technik kostet und leistet, steht im Ratgeber zum Garmin LiveScope.
Für die Fischsuche gilt trotzdem: Das klassische 2D-Bild bleibt der beste Anzeiger für Fische im Freiwasser, weil die Sichel eine sehr empfindliche Anzeige ist. Die Scan-Ansichten spielen ihre Stärke bei Struktur aus.
Typische Fehldeutungen
- Luftblasen als Fischschwarm: Nach einer Wende oder bei Welle ziehen Blasenwolken durch den Kegel. Sie sitzen meist nahe der Oberfläche und verschwinden nach Sekunden.
- Der eigene Köder als Fisch: Beim Vertikalangeln erscheint der Köder als eigenes Echo. Ein kurzer Ruck an der Rute zeigt, welches Zeichen mitwandert.
- Kraut als Fisch am Grund: Kraut zeichnet unregelmäßige, zusammenhängende Strukturen, Fische einzelne abgegrenzte Echos mit Abstand zum Grund.
- Zweites Bodenecho als Tiefwasserfisch: Die schwache Kopie der Bodenlinie in doppelter Tiefe ist ein zweiter Durchgang desselben Schalls. Sie liegt immer exakt beim Doppelten der angezeigten Tiefe.
- Fremdes Sonar als Störung: Läuft ein zweites Echolot in der Nähe, entstehen diagonale Streifen quer durchs Bild. Ein Frequenzwechsel behebt es.
Fazit: erst die Geometrie, dann der Fisch
Die Sichel ist das Protokoll eines Wegs durch einen Schallkegel. Wer diesen Zusammenhang einmal verstanden hat, liest den Bildschirm anders: Die Dicke des Echos zeigt die Größenordnung, die Länge verrät Tempo und Tiefe, und ein Strich statt einer Sichel bedeutet meist nur, dass sich gerade nichts relativ zum Geber bewegt.
Der schnellste Fortschritt kommt aus zwei Schritten: die Fischsymbole ausschalten und den Kegeldurchmesser für die eigene Angeltiefe einmal ausrechnen. Danach liest du aus dem Bild nicht mehr nur die Anwesenheit von Fischen heraus, sondern auch, wie weit neben dem Boot sie stehen könnten und ob es sich lohnt, den Köder genau dort abzusenken.
Häufige Fragen
Warum zeigt das Echolot Fische als Sichel?
Weil der Geber einen Schallkegel aussendet und kein dünnes Lot. Ein Fisch tritt am Kegelrand ein, wo der Schallweg am längsten ist, wandert durch die Kegelmitte mit dem kürzesten Weg und verlässt den Kegel wieder am Rand. Das Gerät zeichnet jeden Messwert als Tiefe, dadurch entsteht die nach oben gewölbte Sichel, obwohl der Fisch auf gleicher Tiefe stand.
Warum sehe ich nur Striche statt Sicheln?
Eine Sichel braucht Relativbewegung zwischen Geber und Fisch. Beim Ankern, beim Eisangeln und beim stationären Einsatz eines Wurf-Echolots bleibt der Abstand gleich, das Gerät zeichnet deshalb eine durchgehende Linie, die nur steigt und fällt, wenn der Fisch die Tiefe wechselt. Dasselbe passiert bei sehr schneller Bildlaufgeschwindigkeit.
Sagt die Größe der Sichel etwas über die Fischgröße?
Nur eingeschränkt. Die Länge der Sichel hängt davon ab, wie lange der Fisch im Kegel war, also von Bootstempo, Kegelbreite und Tiefe. Aussagekräftig ist die Dicke des Echos: Ein kräftiges, dickes Signal kommt von einem größeren Reflektor. Derselbe Fisch erzeugt in 12 m Tiefe eine viel längere Sichel als in 3 m, weil der Kegel unten breiter ist.
Warum reflektiert die Schwimmblase so stark?
Weil Gas den Schall viel stärker zurückwirft als Muskelgewebe oder Gräten. Der Dichteunterschied zwischen Wasser und Luft ist groß, an dieser Grenze wird ein Großteil der Schallenergie reflektiert. Deshalb erscheinen Fische mit großer Schwimmblase wie Brassen und Karpfen kräftiger auf dem Bildschirm als gleich große Arten mit kleiner oder fehlender Schwimmblase.
Soll ich die Fischsymbole einschalten?
Für den Anfang helfen sie, dauerhaft kosten sie Information. Die Fisch-ID ist eine Software-Deutung des Rohechos: Das Gerät entscheidet selbst, was ein Fisch ist, und zeigt ein Symbol in immer gleicher Form. Krautfetzen und Luftblasen werden dabei zu Fischen, und die Unterscheidung zwischen Futterfischschwarm und Einzelräuber geht verloren. Im Rohbild siehst du beides.
Wie erkenne ich Raubfische von Weißfischschwärmen?
An Form und Anordnung. Ein Futterfischschwarm erscheint als dichte Wolke oder Traube aus vielen kleinen Echos ohne klare Einzelform, oft über größere Tiefenbereiche verteilt. Räuber stehen als einzelne, kräftige Sicheln darunter, daneben oder am Rand der Wolke. Die Kombination aus Wolke und einzelnen starken Echos knapp darunter ist die klassische Raubfisch-Situation.
Woran erkenne ich harten und weichen Grund?
An der Dicke der Bodenlinie und am zweiten Echo. Ein harter Boden aus Kies, Fels oder festem Sand wirft den Schall scharf zurück, die Linie ist dünn, kräftig und erzeugt oft ein zweites, schwächeres Echo in doppelter Tiefe. Weicher Schlamm schluckt Schall, die Linie wird breiter, weicher und das zweite Echo fehlt meist.
Was ist das waagerechte Band im mittleren Wasser?
Meist die Sprungschicht, also die Temperaturgrenze zwischen erwärmtem Oberflächenwasser und kaltem Tiefenwasser. An dieser Dichtegrenze wird ein Teil des Schalls reflektiert, das Gerät zeichnet ein schwaches, durchgehendes Band. Im Sommer ist sie in stehenden Gewässern oft in 4 bis 8 m Tiefe zu sehen und markiert die Zone, über der die meisten Fische stehen.
Wie viel Fläche deckt der Geber unter dem Boot ab?
Das hängt am Kegelwinkel. Als Faustformel gilt: 20°-Kegel erfassen etwa 35 Prozent der Wassertiefe als Durchmesser, 47° knapp 90 Prozent, 60° etwa 115 Prozent. In 10 m Tiefe sieht ein 20°-Kegel also einen Kreis von rund 3,5 m Durchmesser. Alles außerhalb bleibt unsichtbar, auch der Fisch zwei Meter neben dem Boot.
Warum zeigt das Echolot Fische, die nicht beißen?
Das Echolot erkennt ausschließlich Reflexionen und sagt über die Beißlaune nichts aus. Die Echos können von Fischen stammen, die satt sind, sich in der Sprungschicht ausruhen oder für deinen Köder zu klein sind. Nützlich wird das Bild, wenn du es mit Struktur und Tiefe zusammenliest: Kanten, Bodenwechsel und Schwärme zeigen, wo Fische stehen könnten, auch wenn gerade keine Sichel über den Schirm läuft.
