Das Wichtigste in Kürze
- Bedeutung: „No Source“ heißt, das Display bekommt kein Signal vom ActiveTarget-Modul. Gesucht wird zwischen Stromversorgung, Ethernet-Kabel, Software und Quellenwahl.
- Zuerst die LEDs: Am Modul zeigen Power, Ethernet und Transducer den Zustand. Im Betrieb wechselt Power zwischen Grün und Rot, Ethernet blinkt bei Datenverkehr, Transducer leuchtet grün.
- Alles dunkel: Dann fehlt Strom. Neben Sicherung (5 A beim ActiveTarget 2) und Spannung (ab 10,8 V) muss die gelbe Weckleitung angeschlossen sein. Am Elite FS braucht sie einen eigenen Schalter.
- Software: Display und Modul brauchen denselben Stand, aktuell 26.2.
- Leuchtet alles normal: Quelle im ActiveTarget-Menü wählen, die Einrichtung zurücksetzen und als letzten Schritt die globalen Einstellungen auf Werkszustand setzen.
Was bedeutet „No Source“ beim ActiveTarget?
Beim ActiveTarget entsteht das Sonarbild im Sonarmodul. Das Display (bei Lowrance MFD genannt) bekommt die Daten über das Ethernet-Kabel und zeigt sie an. Laut HDS-PRO-Handbuch erscheint die ActiveTarget-App auf dem Startbildschirm, sobald Modul und Geber im Ethernet-Netzwerk hängen. Jedes ActiveTarget-Fenster ist einer Quelle zugeordnet.
„No Source“ meldet das Fenster, wenn es diese Quelle nicht findet. Das Display funktioniert in dem Moment, ihm fehlen nur die Daten. Die Suche beginnt deshalb am Modul.
Die Menüpfade in diesem Artikel stammen aus den englischen Lowrance-Unterlagen, bei deutscher Menüsprache heißen die Punkte entsprechend übersetzt.
Die drei LEDs am Sonarmodul zuerst lesen
Das ActiveTarget-Modul hat drei Status-LEDs. Ihre Bedeutung laut Installationshandbuch:
| LED | normal | Bedeutung |
|---|---|---|
| Power | beim Start dauerhaft grün, im Betrieb Wechsel zwischen Grün und Rot | Modul hat Strom und ist gestartet |
| Ethernet | blinkt | Datenverkehr im Netzwerk |
| Transducer | dauerhaft grün | Geber aktiv; aus heißt inaktiv |

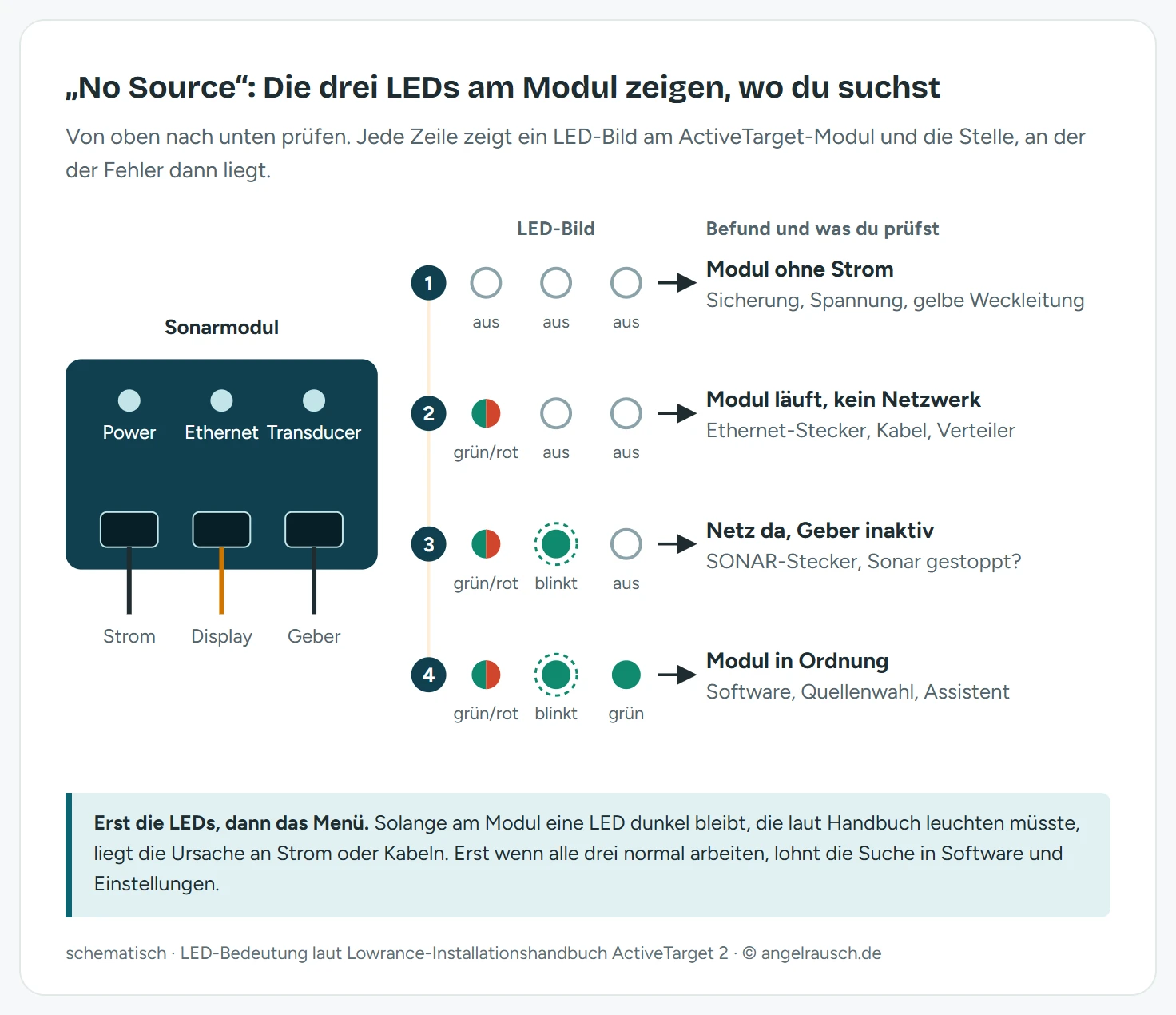

Aus dem LED-Bild ergibt sich, wo du weitersuchst. Der Prüfbaum unten geht von oben nach unten vor. Erst wenn eine Stufe in Ordnung ist, lohnt die nächste.
Alle LEDs dunkel: Strom, Sicherung und gelbe Leitung
Bleibt das Modul komplett dunkel, kommt kein Strom an oder es wird nicht geweckt. Das Stromkabel hat vier Adern, laut Lowrance mit diesen Aufgaben:
| Ader | Aufgabe | Anschluss |
|---|---|---|
| Rot | Plus, 12 oder 24 V | über Sicherung oder Sicherungsautomat an Plus |
| Schwarz | Minus | an Minus |
| Gelb | Weckleitung (Accessory wake up) | über Schalter an Rot oder an die gelbe Leitung des Displays |
| Blau | Synchronisation | nur bei zwei ActiveTarget-2-Systemen |
Die gelbe Leitung entscheidet, wann das Modul einschaltet. Lowrance nennt zwei Varianten:
- Mit eigenem Schalter: Gelb über einen Schalter hinter der Sicherung mit Rot verbinden. Der Schalter schaltet das Modul ein und aus.
- Mit dem Display: Gelb an die gelbe Leitung des Displays. Das Modul startet und endet dann mit dem Display.
Variante 2 funktioniert laut Installationshandbuch nur mit HDS PRO, HDS LIVE und HDS Carbon. Am Elite FS sieht Lowrance sie nicht vor, dort gehört die gelbe Leitung über einen Schalter an Plus. In Anglerforen beschreiben Nutzer genau dieses Bild, ein dunkles Modul und „No Source“ auf dem Display, und die Antworten zielen zuerst auf die gelbe Leitung.
Danach prüfst du Sicherung und Spannung:
- Sicherung: Für das ActiveTarget-2-Modul nennt Lowrance 5 A, für das erste ActiveTarget 3 A. Sie sitzt in der roten Leitung.
- Spannung: Das Modul arbeitet von 10,8 bis 31,2 V und hat einen Schutz gegen Unterspannung. Eine schwache Batterie unter Last kann es deshalb abschalten. Miss mit einem Multimeter direkt am Stecker, während der Elektromotor läuft.
- Verpolung: Vertauschte Plus- und Minusadern übersteht das Modul laut Datenblatt dank Verpolungsschutz, es startet dann aber nicht.
Power blinkt, Ethernet bleibt dunkel
Wechselt die Power-LED zwischen Grün und Rot, läuft das Modul. Bleibt die Ethernet-LED dabei dunkel, erreicht es das Display nicht. Die Ethernet-Leitung geht laut Lowrance vom Anschluss ETHERNET am Modul direkt zum Display oder zu einem Ethernet-Verteiler.
So grenzt du den Fehler ein:
- Stecker prüfen: Beide Enden abziehen, auf Wasser, Grünspan und verbogene Stifte ansehen und fest wieder anschrauben. Lowrance rät, Kabel mit Tropfschlaufe zu verlegen, damit kein Wasser in die Stecker läuft.
- Anschluss tauschen: Hängt das Modul an einem Verteiler, testweise einen anderen Port nehmen oder das Modul direkt ans Display stecken.
- Kabel tauschen: Lowrance-Ethernet-Kabel dürfen nicht gekürzt oder gestückelt werden. Ein geknicktes oder gequetschtes Kabel ersetzt du komplett.
- Diagnose am Display: In den Netzwerk-Einstellungen zeigt Diagnostics > UDB die Aktivität im Ethernet-Netz.
Ethernet blinkt, Transducer bleibt aus
Blinkt die Ethernet-LED, steht die Verbindung zum Display. Bleibt jetzt die Transducer-LED aus, ist der Geber inaktiv. Zwei Ursachen liegen nahe:
- Sonar gestoppt: Im ActiveTarget-Menü gibt es unter More options die Funktion Stop sonar. Lowrance empfiehlt sie, wenn der Bugmotor hochgeklappt ist und der Geber nicht im Wasser hängt. Ist sie aktiv, sendet der Geber nicht. Haken herausnehmen, sobald der Geber wieder eingetaucht ist.
- Geberkabel: Der Stecker gehört in den Anschluss SONAR am Modul. Das 7,62 m lange Kabel bewegt sich bei jeder Drehung des Motorschafts mit. Fehlt die Drehschlaufe am Motorkopf, kann es abknicken oder scheuern. Wie das Kabel richtig verlegt wird, steht in unserem Ratgeber zur ActiveTarget-Halterung.
Alle LEDs normal und trotzdem kein Bild
Leuchten alle drei LEDs so, wie sie sollen, arbeitet das Modul. Die Ursache liegt dann zwischen Display und Modul in Software oder Einstellungen. Diese Schritte der Reihe nach:
- Software angleichen: Lowrance verlangt, dass Display und Modul auf derselben Version laufen. Wurde nur das Display aktualisiert, bringst du das Modul über das Display nach, aktuell auf 26.2. Den Ablauf beschreibt unsere Anleitung zum ActiveTarget-Update.
- Quelle wählen: Im ActiveTarget-Fenster gibt es unter More options den Punkt Source. Er erscheint laut Handbuch nur, wenn mehrere passende Quellen im Netz sind. Nach dem Tausch eines Moduls oder mit einem zweiten System kann das Fenster noch auf die alte Quelle zeigen. Ein Nutzer berichtet, dass das neue System nach rund zwei Minuten als Quelle auftauchte.
- Einrichtung zurücksetzen: Der Lowrance-Support empfiehlt nach einem Forenbericht Settings > Sonar > Installation > ActiveTarget > Reset Wizard Configuration. Danach läuft die Einrichtung neu.
- Globale Einstellungen zurücksetzen: Alle Displays mit ActiveTarget-Verbindung und alle Module einschalten, dann Pages > Settings > System > Restore Defaults, nur Global settings anhaken. Das auf jedem verbundenen Display wiederholen. Tiefen-, Winkel- und Kursversatz stehen danach auf null und werden neu eingetragen.
Nach dem Einschalten meldet sich das Modul erst, wenn es fertig gestartet ist. Das erkennst du am Wechsel der Power-LED von Dauergrün zu Grün-Rot.
Zwei ActiveTarget im Netz
Mit zwei Systemen kommen eigene Fehlerquellen dazu. Laut HDS-PRO-Handbuch erlaubt Lowrance höchstens zwei ActiveTarget-Geber in einem Netzwerk. Damit sie sich nicht stören, stimmen zwei ActiveTarget-2-Module ihre Sendeimpulse über die blaue Leitung im Stromkabel ab. Beim ersten ActiveTarget bleibt die blaue Ader unbenutzt.
Gekoppelte Systeme für 180°, Scout Wide oder Scout Live 360 erscheinen in der App AT Wide. Für zwei getrennte Bilder in der normalen ActiveTarget-App, etwa Forward und Scout nebeneinander, müssen sie entkoppelt sein (Settings > Sonar > ActiveTarget 2 pairing > Unpair). Ein ActiveTarget 2 und ein ActiveTarget 2 XL lassen sich laut Lowrance nicht miteinander koppeln, das Display meldet dann zwei Geber, die nicht gekoppelt werden können.
Servicebericht und Support, wenn nichts hilft
Bleibt die Power-LED trotz Strom, Sicherung und gelber Leitung dunkel oder wird die Transducer-LED bei fest gestecktem Geberkabel nie grün, ist ein Defekt an Modul oder Geber wahrscheinlich. Bevor du den Händler oder den Lowrance-Support kontaktierst, erstellst du am Display einen Servicebericht unter Settings > System > About > Support.
Der Bericht enthält Softwarestand, Seriennummer, Einstellungen und Angaben zu den Geräten im Netzwerk. Du kannst eine Vorgangsnummer eintragen, Screenshots anhängen (bis 20 MB) und ihn auf eine Speicherkarte schreiben oder bei Internetverbindung direkt hochladen. Kontaktwege nennt die Support-Seite von Lowrance. Mit Bericht und Kaufbeleg klärt der Support, ob ein Garantiefall vorliegt.
Fazit: vom Modul zum Menü
Bei „No Source“ führt die Suche vom Modul zum Menü. Die drei LEDs sagen dir in wenigen Sekunden, ob Strom, Netzwerk oder Geber fehlen. Eine leicht übersehene Stelle ist die gelbe Weckleitung, am Elite FS braucht sie einen eigenen Schalter. Erst wenn das Modul sauber blinkt, sind Software-Stand, Quellenwahl und die zurückgesetzte Einrichtung an der Reihe.
Häufige Fragen
Was bedeutet „No Source“ beim Lowrance ActiveTarget?
Das Display findet im Ethernet-Netzwerk kein ActiveTarget-Modul, das ihm Sonardaten liefert. Das Bild entsteht im Modul, das Display zeigt es nur an. Ursache ist ein Modul ohne Strom, eine unterbrochene Ethernet-Verbindung, ein Softwareunterschied zwischen Display und Modul oder eine falsche Quellenzuordnung.
Warum leuchten am ActiveTarget-Modul keine Lichter?
Dann hat das Modul keinen Strom oder es wurde nicht geweckt. Prüfe die Sicherung in der roten Plusleitung, die Spannung am Stecker (mindestens 10,8 V) und die gelbe Weckleitung. Sie steuert laut Lowrance das Ein- und Ausschalten und muss entweder über einen Schalter an Plus oder an die gelbe Leitung des Displays angeschlossen sein.
Wo schließe ich die gelbe Leitung beim ActiveTarget an?
Lowrance nennt zwei Wege. Entweder die gelbe Leitung über einen Schalter hinter der Sicherung mit der roten Plusleitung verbinden, dann schaltet der Schalter das Modul. Oder die gelbe Leitung an die gelbe Leitung des Displays, dann startet das Modul mit dem Display. Der zweite Weg funktioniert laut Lowrance nur mit HDS PRO, HDS LIVE und HDS Carbon, am Elite FS brauchst du den Schalter.
Welche Sicherung braucht das ActiveTarget?
Für das Modul des ActiveTarget 2 nennt Lowrance im Installationshandbuch 5 A, für das erste ActiveTarget 3 A. Die Sicherung oder ein Sicherungsautomat gehört in die rote Plusleitung. Das Modul zieht höchstens 1,5 A bei 13,8 V.
Kann ein Software-Update „No Source“ auslösen?
Lowrance verlangt, dass Display und Modul auf derselben Version laufen. Wurde nur das Display aktualisiert, bringst du das Modul über das Display auf denselben Stand, aktuell 26.2. Während eines Updates dürfen Display und Modul nicht ausgeschaltet werden.
Was bringt das Zurücksetzen der ActiveTarget-Einrichtung?
Der Lowrance-Support empfiehlt bei „No Source“ laut einem Anglerforum, unter Settings > Sonar > Installation > ActiveTarget die Option Reset Wizard Configuration auszuführen. Danach läuft die Einrichtung neu durch. Hilft das nicht, setzt Restore Defaults mit nur Global settings die Systemeinstellungen zurück, auch Tiefen-, Winkel- und Kursversatz.
Wie viele ActiveTarget-Systeme darf ich anschließen?
Lowrance erlaubt höchstens zwei ActiveTarget-Geber in einem Netzwerk. Zwei ActiveTarget-2-Module stimmen ihre Sendeimpulse über die blaue Leitung ab. Ein ActiveTarget 2 und ein ActiveTarget 2 XL lassen sich nicht miteinander koppeln, gekoppelte Systeme erscheinen in der App AT Wide.
Wann ist das ActiveTarget ein Fall für den Support?
Wenn die Power-LED trotz Strom, Sicherung und gelber Leitung dunkel bleibt oder die Transducer-LED bei fest gestecktem Geberkabel nie grün wird. Erstelle vorher am Display einen Servicebericht unter Settings > System > About > Support. Er enthält Softwarestände, Seriennummern und Angaben zu den Geräten im Netzwerk und lässt sich auf Karte speichern oder direkt hochladen.
