Das Wichtigste in Kürze
- Im Set: Das Lowrance ActiveTarget 2 bringt drei Halterungen mit, eine Schaftklemme für Forward, Down und Scout, eine Motorhalterung mit Schlauchschelle für Forward und Down und eine Scout-Motorhalterung mit Flachwasserarm für unter 3 m.
- Schaft: Die neue Schafthalterung 000-16502-001 klemmt per Schnellspanner an runden Schäften und Stangen mit 27 bis 33 mm und sitzt in Forward und Down mit 0 Grad Versatz.
- Ohne Bugmotor: Das Heckspiegel-Kit 000-15773-001 hält den Geber in Forward oder Down, ausgelegt für bis zu 6 Knoten.
- ActiveTarget 2 XL: braucht eigene Halterungen, am Schaft die 000-16491-001, am Motor nur beim Recon.
- Nach der Montage: Tiefen-, Winkel- und Kursversatz im Menü ActiveTarget installation einstellen, damit Bild und Richtungsanzeige stimmen.
Welche Halterungen liegen dem ActiveTarget 2 bei?
Das Set aus Modul und Geber (Artikelnummer 000-15959-001) enthält Halterungen für beide Montageorte am Elektromotor. Laut Installationshandbuch sind es diese drei:
| Halterung im Set | Befestigung | Ansichten | Besonderheit |
|---|---|---|---|
| Schaftklemme (vormontiert) | zwei Schellenhälften mit Gummieinsätzen, vier M6-Schrauben | Forward, Down, Scout | Geber links oder rechts am Schaft, Ansicht über Rastlinien am Arm |
| Down/Forward-Motorhalterung | Schlauchschelle um das Unterwasserteil | Forward, Down | Geber links oder rechts am Motor |
| Scout-Motorhalterung (vormontiert) | Schlauchschelle, Halter mittig auf der Motorlinie | Scout | zweiter Arm für Wasser unter 3 m Tiefe |
Damit deckt der Karton jede Einzelansicht am Bugmotor ab. Dazukaufen musst du nur für vier Fälle: die Montage am Heckspiegel, Scout Wide mit zwei Gebern, die Recon-Motoren mit eigener Aufnahme am Unterwasserteil und den neuen XL-Geber. Was das System sonst kann und für wen es sich lohnt, steht in unserer Rezension des ActiveTarget 2.
Das erste ActiveTarget kam nach demselben Prinzip mit Schaftklemme, Motorhalterung und Scout-Arm. Die Ersatzteile für diese Generation führt Lowrance weiter einzeln, etwa die Schafthalterung 000-15770-001 und die beiden Motorhalterungen 000-15771-001 (Forward/Down) und 000-15772-001 (Scout).

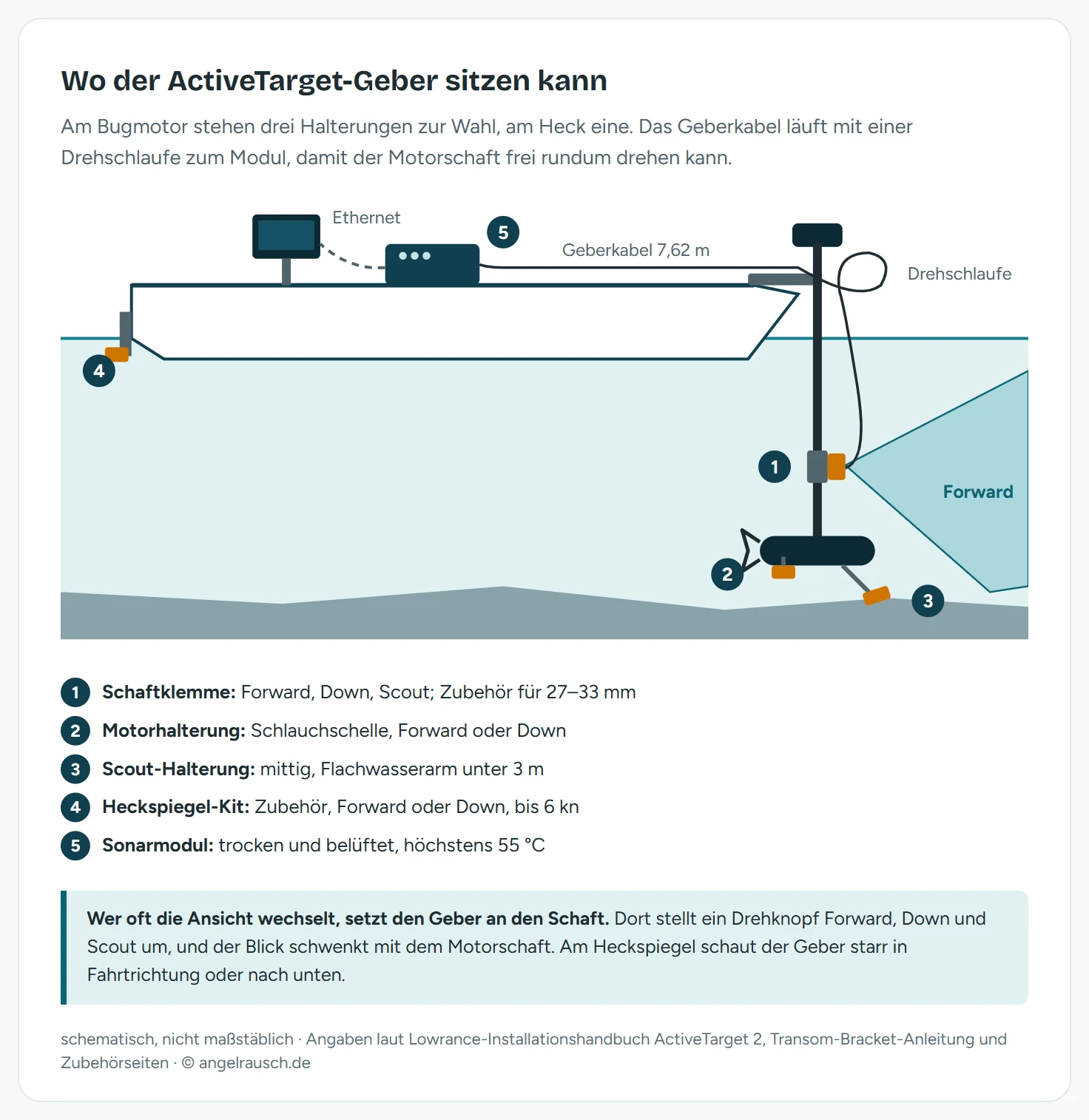

Wo sitzt der Geber besser, am Schaft oder am Motor?
Beide Montageorte liefern alle drei Ansichten. Der Unterschied liegt im Umbau.
Am Schaft sitzt der Geber an einem Arm, den ein Drehknopf hält. Für einen Wechsel zwischen Forward, Down und Scout löst du den Knopf, drehst den Arm auf die nächste Rastlinie und ziehst ihn wieder an. Die Klemme selbst bleibt dabei am Schaft. Weil der Arm mit dem Schaft dreht, schwenkt der Blick mit jeder Lenkbewegung des Motors mit.
Am Motor hängt der Geber mit einer Schlauchschelle am Unterwasserteil. Zwischen Forward und Down wechselst du, indem du den Geber kräftig greifst und drehst, bis die Markierungen übereinanderstehen. Für Scout tauschst du auf die eigene Scout-Halterung, deren Schelle mittig auf der Motorlinie sitzt. Dafür holst du den Motor aus dem Wasser.
| Kriterium | Schafthalterung | Motorhalterung |
|---|---|---|
| Ansichten | Forward, Down, Scout | Forward, Down; Scout mit eigener Halterung |
| Wechsel der Ansicht | Drehknopf lösen, Arm umsetzen | Geber drehen bzw. Halterung tauschen |
| Befestigung | Klemme mit vier Schrauben | Schlauchschelle |
| Seite | Backbord oder Steuerbord | Backbord oder Steuerbord (Forward, Down) |
| Zubehör-Alternative | 000-16502-001 mit Schnellspanner | Recon-Kit 000-16503-001 |
Wer am Tag mehrfach zwischen Suchen (Scout) und Anwerfen (Forward) wechselt, ist mit dem Schaft besser bedient. Wer eine Ansicht fest fährt, kann den Geber am Motor lassen.
So richtest du den Geber für Forward, Down und Scout aus
Lowrance arbeitet bei allen Halterungen mit Ausrichtungslinien. Am Arm der Schaftklemme stehen Linien für Down/Forward links, Down/Forward rechts und Scout, am Geber selbst Linien für die drei Ansichten. Bei der Montage am Schaft gelten laut Handbuch diese Regeln:
- Klemme zusammensetzen: Vordere und hintere Schelle samt Gummieinsätzen auf die Mittellinie des Motors ausrichten. Die vordere Schelle zeigt nach unten, die Pfeile auf beiden Seiten markieren oben.
- Klemme anziehen: Mit den vier Inbusschrauben und Muttern, nur von Hand, kein Akkuschrauber. Schraubensicherung ist ausdrücklich verboten, sie kann die Halterung schwächen und brechen lassen.
- Arm einsetzen: Mit Drehknopf und Scheibe an der vorderen Schelle befestigen, Linien von Arm und Schelle auf die gewünschte Ansicht bringen.
- Geber anbringen: Mit dem zweiten Drehknopf an den Arm setzen, Linien von Arm und Geber zur Deckung bringen.
Für Forward gilt seit der Software 25.2 eine wichtige Änderung. Wer bis zur Oberfläche sehen wollte, stellte den Geber bisher oft eine Rastung höher. Lowrance rät jetzt ausdrücklich zur korrekten Forward-Stellung ohne diese zusätzliche Rastung. Die Wasserschicht über dem Geber holt der Tiefenversatz zurück ins Bild (dazu unten mehr).
Im Modus Auto erkennt das Display die Ansicht selbst. Der Geber meldet seine Lage über einen eingebauten Kreisel, das System schaltet danach zwischen Forward, Down und Scout um.
Was bringt eine 0-Grad-Halterung?
Eine 0-Grad-Halterung setzt den Geber in Forward und Down ohne Schrägstellung in Linie mit dem Schaft. Zubehöranbieter und Angler in Fachforen beziffern die Schräge der ursprünglichen Klemme auf rund 8 Grad. Sie hält den Schallfächer vom Motorgehäuse fern, lässt dafür aber direkt am Boot einen schmalen Keil ohne Bild, genau dort, wo ein senkrecht abgelassener Köder fällt.

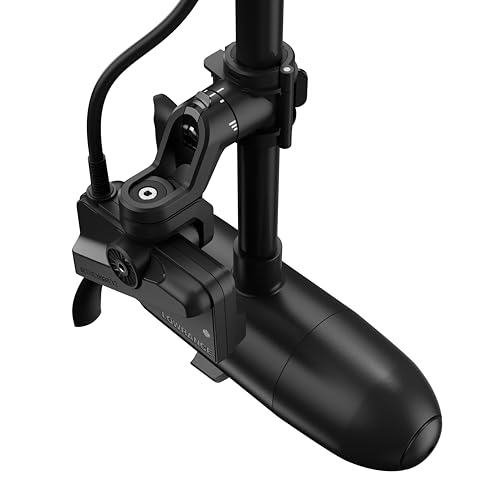

Die neue ActiveTarget 2 Shaft Mount 000-16502-001 von Lowrance sitzt laut Hersteller in Forward und Down mit 0 Grad Versatz, was die Verfolgung des Köders erleichtern soll. Weitere Merkmale nach Herstellerangabe:
- Schnellspann-Klemme (Cam-Lock) für runde Schäfte und Stangen mit 27 bis 33 mm, passend an Ghost und Ghost X
- drei Scout-Stellungen für flaches, mittleres und tiefes Wasser (Scout Shallow, Mid, Deep)
- klare Positionsmarken für den Wechsel zwischen Forward, Down und Scout
- für Geber der Reihen ActiveTarget und ActiveTarget 2

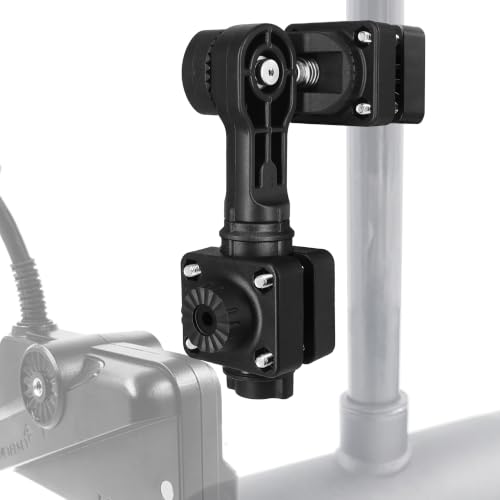

Daneben gibt es 0-Grad-Halter von Drittanbietern, vor allem für Stangen. Der Adapter von WINDFRD etwa passt laut Händlerangabe an Stangen von 28 bis 35 mm, rastet in 16 Stufen zu je 22,5 Grad und setzt den Geber mit einem Verlängerungsarm weiter vom Motor weg. Solche Halter ersetzen nur die Klemme, Geber und Stange gehören nicht dazu.
ActiveTarget 2 XL und Recon: eigene Halterungen
Für den XL-Geber verkauft Lowrance eigene Halter, darunter die XL-Schafthalterung 000-16491-001, ebenfalls für runde Schäfte und Stangen mit 27 bis 33 mm. Eine Motorhalterung gibt es für den XL-Geber laut Lowrance nur an den Recon-Motoren (Kit 000-16501-001). Beim XL wechselst du zwischen Forward XL und Down XL direkt am Display, ohne den Geber anzufassen. Nur für Scout XL wird der Halter umgesetzt.

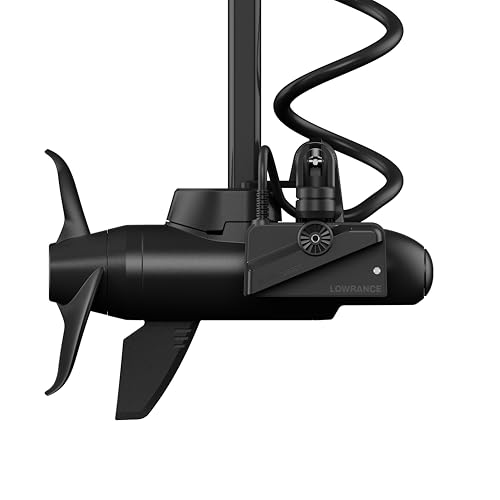

Die Recon-Motoren haben am Unterwasserteil eigene Aufnahmepunkte für ActiveTarget. Für Geber der Reihen ActiveTarget und ActiveTarget 2 passt dort das Recon Mounting Kit 000-16503-001. Es bietet Forward, Down und drei Scout-Stellungen, in Forward und Down ebenfalls mit 0 Grad Versatz.
| Geber | Schaft (27–33 mm) | Motor | Heckspiegel |
|---|---|---|---|
| ActiveTarget | Set-Klemme oder 000-16502-001 | Set-Halterungen, Recon-Kit 000-16503-001 | Kit 000-15773-001 |
| ActiveTarget 2 | Set-Klemme oder 000-16502-001 | Set-Halterungen, Recon-Kit 000-16503-001 | Kit 000-15773-001 |
| ActiveTarget 2 XL | XL-Halterung 000-16491-001 | nur Recon, Kit 000-16501-001 | keine Angabe von Lowrance |
ActiveTarget ohne Bugmotor am Heckspiegel
Für Boote ohne Elektromotor gibt es das ActiveTarget Transom Mount Kit 000-15773-001. Laut Installationshandbuch des ActiveTarget 2 hält es den Geber nach vorn (Forward) oder nach unten (Down). Scout sieht Lowrance am Heck nicht vor. Die Anleitung zum Kit nennt 6 Knoten als empfohlene Höchstgeschwindigkeit im Betrieb, in beiden Ausrichtungen.
Für die Position am Heckspiegel gibt die Anleitung klare Regeln:
- Ruhige Anströmung: Der Geber braucht ungestörtes Wasser.
- Nicht hinter Spritzleisten am Rumpf und nicht nahe an Trimmklappen.
- Abstand zum Propeller: Bei rechtsdrehendem Propeller nicht im Bereich bis 1 m links davon (Backbord) und nicht näher als 7,5 cm rechts davon (Steuerbord). Bei linksdrehendem Propeller gilt das spiegelverkehrt.
- Eintauchtiefe: Bei langsamer Fahrt und im Einsatz muss der Geber vollständig unter Wasser sein, bei schneller Fahrt soll er möglichst weit aus dem Wasser kommen.
Die Bohrlöcher werden laut Anleitung mit Dichtmasse für über und unter der Wasserlinie gesetzt. Am Heck schaut der Geber starr in eine Richtung. Den Blick schwenkst du nur, indem du das Boot drehst.
ActiveTarget an der Stange und am Kajak
Lowrance gibt die Schafthalterung 000-16502-001 ausdrücklich auch für runde Stangen mit 27 bis 33 mm frei. Eine solche Stange am Bootsrand oder an einer Kajak-Schiene ersetzt den Motorschaft, gedreht wird von Hand. So lässt sich ActiveTarget auch an Booten mit Außenborder oder am Kajak nutzen.
Am Kajak zählen Gewicht und Strom. Das Modul wiegt laut Datenblatt 1,86 kg, der Geber 1,21 kg. Das Modul arbeitet mit 10,8 bis 31,2 V und zieht höchstens 1,5 A bei 13,8 V, also gut 20 W. Ein 12-V-Lithium-Akku mit 20 Ah versorgt das Modul damit rechnerisch mindestens rund 13 Stunden, das Display braucht zusätzlich Strom. Für das Modul verlangt Lowrance einen trockenen, belüfteten Platz, an dem es nicht über 55 °C warm wird.
Kabel mit Schlaufe für eine volle Drehung verlegen
Das Geberkabel ist 7,62 m lang und darf laut Lowrance nicht selbst gekürzt oder verlängert werden. Reicht die Länge nicht, gibt es ein 3-m-Verlängerungskabel (000-16069-001). Bei der Verlegung zählen drei Dinge:
- Drehschlaufe: Am Motorkopf bleibt so viel Kabel lose, dass der Schaft ganz rundum drehen kann, ohne am Kabel zu zerren.
- Spiel am Geber: Das Kabel muss alle drei Ansichten mitmachen, ohne zu spannen.
- Tropfschlaufen und Kabelbinder: Wasser darf nicht zum Stecker laufen, die Kabelbinder nur so fest ziehen, dass sie das Kabel nicht quetschen.
Für eine aufgeräumte Führung am Motor verkauft Lowrance ein Kabel-Management-Kit (000-16462-001). Zeigt das Display nach dem ersten Einschalten kein Bild, hilft unsere Fehlersuche bei „No Source“ weiter.
Versatz nach der Montage einstellen
Drei Werte im Menü Settings > Sonar > ActiveTarget installation gleichen die Montage aus. Die Pfade stammen aus dem englischen HDS-PRO-Handbuch.
| Einstellung | Wofür | So stellst du sie ein |
|---|---|---|
| Depth offset (Tiefenversatz) | zeigt die Wasserschicht über dem Geber, Tiefe ab Oberfläche | positiver Wert = Abstand vom Geber zur Wasserlinie |
| Angle offset (Winkelversatz) | gleicht eine leicht schräge Stange oder einen schrägen Schaft aus | an einem flachen Grund oder einem Steg-Pfahl in kleinen Schritten anpassen, bis das Objekt gerade steht |
| Heading offset (Kursversatz) | richtet das Strahl-Symbol auf Karte und Bild aus | höchstens ±10 Grad |
Den Tiefenversatz gibt es seit der Software 25.2, den Kursversatz seit 26.1. Für eine genaue Richtungsanzeige empfiehlt Lowrance einen externen Kompass am NMEA-2000-Netz. Ohne ihn orientiert sich das Strahl-Symbol an der Himmelsrichtung. Welche Version auf deinem Display läuft und wie du nachziehst, steht in unserer Anleitung zum ActiveTarget-Update.
Bei der Einrichtung legst du außerdem den Wassertyp fest. Süß- oder Salzwasser ist laut Lowrance entscheidend für ein sauberes Bild, weil das System daraus die Schallgeschwindigkeit berechnet.
Fazit: erst Motor und Schaft messen, dann kaufen
Für einen Bugmotor mit rundem Schaft zwischen 27 und 33 mm liefert das ActiveTarget-2-Set alles, was du für eine Ansicht brauchst. Lohnend ist das Upgrade auf die Schafthalterung 000-16502-001, wenn du oft zwischen Suchen und Anwerfen wechselst oder den Köder direkt am Boot im Bild behalten willst. Recon-Fahrer greifen zum passenden Kit für das Unterwasserteil, Außenborder-Boote zur Stange oder zum Heckspiegel-Kit. Nach dem Festziehen folgt ein kurzer Abstecher ins Installationsmenü, damit Tiefe, Winkel und Richtung stimmen.
Häufige Fragen
Welche Halterungen liegen dem Lowrance ActiveTarget 2 bei?
Im Set stecken drei Halterungen. Die vormontierte Schaftklemme hält den Geber am Motorschaft in Forward, Down und Scout. Die Down/Forward-Motorhalterung wird mit einer Schlauchschelle am Unterwasserteil befestigt. Die vormontierte Scout-Motorhalterung sitzt mittig unter dem Motor und bringt zusätzlich einen Flachwasserarm für Tiefen unter 3 m mit. Heckspiegel-Kit, Scout-Wide-Halter und Recon-Halterung kosten extra.
Passt die ActiveTarget-Schafthalterung an jeden Elektromotor?
Die neue Schafthalterung 000-16502-001 klemmt laut Lowrance an runden Schäften und Stangen mit 27 bis 33 mm Durchmesser, darunter die Lowrance-Motoren Ghost und Ghost X. Die Klemme aus dem Set arbeitet mit Gummieinsätzen. Miss den Schaft deines Motors vor dem Kauf nach. Liegt er außerhalb dieses Bereichs, bleibt die Motorhalterung mit Schlauchschelle am Unterwasserteil.
Was ist eine 0-Grad-Halterung für ActiveTarget?
Eine 0-Grad-Halterung hält den Geber in Forward und Down ohne Schrägstellung in Linie mit dem Schaft. Der Bildrand beginnt damit direkt unter dem Geber, und ein senkrecht abgelassener Köder bleibt im Bild. Lowrance baut diesen 0-Grad-Versatz in die neue Schafthalterung 000-16502-001 und das Recon-Kit ein. Für Stangen bieten Zubehörhersteller eigene 0-Grad-Adapter an.
Kann ich ActiveTarget ohne Bugmotor nutzen?
Ja. Für Boote ohne Elektromotor verkauft Lowrance das Heckspiegel-Kit 000-15773-001. Damit schaut der Geber nach vorn oder nach unten, Scout ist am Heck nicht vorgesehen. Lowrance nennt für den Betrieb bis zu 6 Knoten. Die zweite Möglichkeit ist eine runde Stange mit 27 bis 33 mm Durchmesser, an der du den Geber mit der Schafthalterung von Hand schwenkst.
Wie tief muss der ActiveTarget-Geber im Wasser sitzen?
Lowrance nennt im Installationshandbuch keine feste Tiefe. Der Geber muss im Betrieb vollständig untergetaucht sein. Die Wasserschicht über ihm gleicht seit der Software 25.2 der Tiefenversatz im Menü ActiveTarget installation aus. Trägst du dort den Abstand zur Wasserlinie ein, zeigt die Forward-Ansicht wieder bis zur Oberfläche.
Brauche ich für Scout eine eigene Halterung?
Am Schaft nicht. Dort löst du den Drehknopf und drehst den Arm in die Scout-Stellung. Am Motor brauchst du die Scout-Motorhalterung aus dem Set, die mittig auf der Motorlinie sitzt. Für Wasser unter 3 m liegt dafür ein eigener Flachwasserarm bei. Nur Scout Wide mit zwei Gebern verlangt den Zubehör-Halter 000-15960-001.
Passt die alte Halterung an das ActiveTarget 2 XL?
Lowrance führt für den XL-Geber eigene Halterungen und gibt die bisherigen nur für ActiveTarget und ActiveTarget 2 an. Am Schaft ist es die XL-Schafthalterung 000-16491-001 für 27 bis 33 mm. Eine Motorhalterung gibt es für den XL-Geber nur am Recon-Motor (000-16501-001). Das vorhandene ActiveTarget-2-Modul kann dagegen weiterlaufen.
Darf der Geber beim Hochklappen des Motors weiterlaufen?
Nein. Laut Lowrance soll der Geber nicht pingen, solange er nicht im Wasser ist. Klappst du den Bugmotor hoch, stoppst du das Sonar im ActiveTarget-Menü unter More options mit Stop sonar. Das Modul bleibt dabei eingeschaltet, nach dem Absenken schaltest du das Sonar dort wieder ein.
