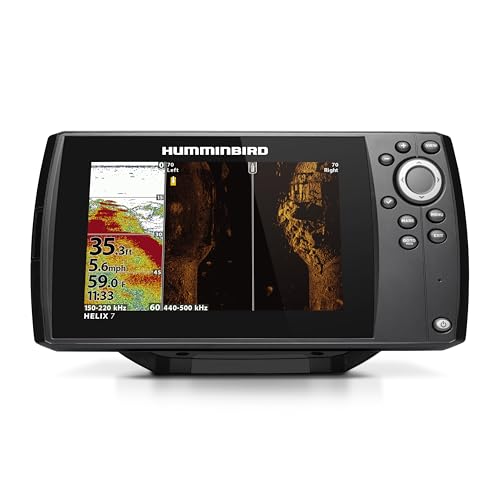

Humminbird Helix 7 CHIRP SI GPS G4 (Boots-Echolot)

Die Humminbird Helix 7 ist die 7-Zoll-Stufe der Helix-Reihe, und in der Ausführung CHIRP SI GPS G4 kombiniert sie Dual Spectrum CHIRP, Down Imaging, Side Imaging und GPS mit Kartenaufzeichnung in einem Gerät. Bei Amazon kostet sie 606,86 € (Amazon-Preis: Stand 14.10.2026, 15:36 MESZ · Details). Grundlage dieser Einordnung sind die Humminbird-Spezifikationen, die Datenblätter des Fachhandels und der Vergleich mit den Echoloten aus unseren übrigen Rezensionen.

Die Helix-7-Reihe und welches Modell hier besprochen wird

Humminbird verkauft die Helix 7 in mehreren Sonar-Stufen. Das Basismodell beschränkt sich auf das 2D-CHIRP-Sonar. Die SI-Ausführung ergänzt Side Imaging und Down Imaging auf 455 kHz. Die MDI- und MSI-Modelle arbeiten mit MEGA Imaging auf 1,2 MHz. Jede Stufe gibt es als G4 und als vernetzbare G4N.

Diese Rezension betrachtet die Helix 7 CHIRP SI GPS G4 (Artikelnummer 411920-1). Sie ist das Modell, das bei Amazon lieferbar ist, und sie bringt mit Side Imaging die Funktion, die den größten Unterschied zur kleineren Humminbird Helix 5 ausmacht.

Das Display: 7 Zoll und 1024 × 600 Pixel

Die Helix 7 zeigt ihr Bild auf einem 7-Zoll-Farbdisplay mit 1024 × 600 px. Rechnet man die Diagonale in Fläche um, ergibt das rund 15,3 × 9,0 cm, also gut 138 cm². Die Helix 5 kommt mit 800 × 480 px auf etwa 71 cm². Die Helix 7 bietet damit fast doppelt so viel Bildfläche.

Das ist mehr als ein Komfortgewinn. Ein Echolot mit Side Imaging zeigt sinnvollerweise mehrere Ansichten gleichzeitig: die Karte mit deiner Position, das Seitenbild und darunter das klassische 2D-Sonar. Auf 5 Zoll werden diese Teilbilder so klein, dass Details verschwinden. Auf 7 Zoll bleibt jedes Fenster lesbar.

Bedient wird die Helix 7 über Tasten. Auf dem Wasser hat das einen praktischen Vorteil: Tasten reagieren auch mit nassen Händen und Handschuhen. Die Menüs sind tief verschachtelt, die Einarbeitung dauert ein paar Ausfahrten.

Dual Spectrum CHIRP: das 2D-Sonar

Das klassische Sonar arbeitet mit Dual Spectrum CHIRP auf 83 und 200 kHz. CHIRP sendet ein Frequenzband statt eines einzelnen Tons, das Echo lässt sich dadurch feiner auflösen. Humminbird teilt das 200-kHz-Band in drei Modi:

Modus	Frequenzbereich	Wirkung
Wide	140–200 kHz	breiter Kegel, schnelle Suche nach Fischen und Strukturen
Full	150–220 kHz	Standardeinstellung für ausgewogene Abdeckung und Trennung
Narrow	180–240 kHz	schmaler Kegel, feine Zieltrennung am Grund

Die Sendeleistung liegt bei 500 W RMS. Mit dem mitgelieferten Geber lotet die Helix 7 bis etwa 366 m, ein optionaler 50-kHz-Geber erweitert das auf etwa 1.067 m. Für Binnengewässer und die Ostsee genügt der Standardgeber mit großem Abstand. Wie du Sicheln, Schwärme und Bodenhärte im 2D-Bild auseinanderhältst, erklärt der Ratgeber Fische auf dem Echolot erkennen.

Side Imaging und Down Imaging auf 455 kHz

Die SI-Ausführung bringt zwei bildgebende Verfahren mit, beide auf 455 kHz (Band 420–520 kHz):

• Down Imaging zeichnet ein fotoähnliches Bild direkt unter dem Boot, bis etwa 122 m Tiefe. Kraut, versunkene Bäume und Steinpackungen zeigen sich als Formen statt als Farbflecken.
• Side Imaging sendet zwei schmale Fächer mit je 86° zur Seite und zeichnet den Grund links und rechts vom Boot. Humminbird nennt 800 ft, umgerechnet rund 244 m.

Side Imaging ist das Werkzeug, mit dem du eine Fläche schnell absuchst. Statt jede Kante einzeln zu überfahren, siehst du Steinfelder, Muschelbänke und Totholz in einem breiten Streifen neben dem Boot und fährst dann gezielt hin. Je schmaler du die Reichweite einstellst, desto schärfer wird das Bild, weil sich die Pixel auf einen kleineren Streifen verteilen. Die 800 ft beschreiben also die technische Obergrenze, die Arbeitsbreite wählst du nach Gewässertiefe und Zweck.

Die Grenze dieser Ausführung liegt in der Frequenz. Die MEGA-Imaging-Modelle (MDI und MSI) arbeiten zusätzlich mit 1,2 MHz und zeichnen auf kurze Distanz deutlich feiner. Wer vor allem im Nahbereich einzelne Fische an Strukturen sucht, profitiert davon. Wer große Flächen absucht oder in trüberem Wasser fischt, kommt mit 455 kHz gut zurecht und hat die größere Reichweite.

GPS, Basemap und AutoChart Live

Das interne GPS zeigt deine Position auf der vorinstallierten Humminbird Basemap und speichert bis zu 2.750 Wegpunkte, 45 Routen und 50 Tracks mit je 20.000 Punkten. Für Raubfischangler heißt das: Jeder Hotspot, jede Kante und jeder Hänger landet als Wegpunkt im Gerät und lässt sich wieder anfahren.

AutoChart Live zeichnet beim Fahren aus Lotung und Position eine eigene Tiefenkarte auf, intern bis zu 8 Stunden. Gerade an kleineren Seen, für die es keine detaillierten Karten gibt, ist das der Weg zu einer brauchbaren Tiefenkarte. Mit einer AutoChart-Zero-Line-Karte im microSD-Slot speicherst du mehr Aufzeichnung. In denselben Slot passen auch Kartenmodule von LakeMaster, CoastMaster und Navionics.

Strom, Montage und Einsatz auf kleinen Booten

Mit 800 mA bei 12 V braucht die Helix 7 knapp 10 W. An einer 12-V-Lithium-Batterie mit 20 Ah reicht das rechnerisch für rund 25 Stunden Betrieb, eine kleine 7-Ah-Batterie hält immer noch etwa 8 Stunden. Das macht das Gerät auch für Kajak und Bellyboot interessant, wo jedes Kilo Akku zählt. Welche Halterungen und Stromlösungen dort funktionieren, zeigt der Ratgeber Echolot am Belly Boat.

Der XNT 9 HW SI T wird am Heck montiert. Für Side Imaging muss der Geber frei und waagerecht im Wasser liegen, sonst wird eine Seite des Bildes verzerrt. An Booten mit Außenborder braucht die Montage etwas Abstand zum Motor. Das Gerät ist nach IPX7 wasserdicht.

G4 oder G4N: wann sich das Netzwerk lohnt

Die G4N-Modelle bringen Ethernet, Bluetooth, NMEA 2000 und zwei microSD-Slots mit. Damit lassen sich mehrere Humminbird-Geräte am Boot verbinden, Daten mit dem Smartphone austauschen und Live-Sonar wie MEGA Live Imaging anschließen. Die Sonar-Leistung selbst ist bei G4 und G4N gleich.

Für ein einzelnes Gerät am Mietboot, Kajak oder kleinen Angelboot brauchst du das Netzwerk nicht. Wer plant, später ein Live-Sonar nachzurüsten, sollte direkt zu einem G4N-Modell mit MEGA Imaging greifen, weil sich die G4 dafür nicht erweitern lässt.

Kaufweg: Import über Amazon

Unsere drei Angelshop-Partner führen die Helix 7 nicht. Bei Amazon gibt es die CHIRP SI GPS G4 als Angebot von Amazon US, also als Import mit der US-Artikelnummer 411920-1. Der Preis schwankt mit dem Wechselkurs, die UVP des deutschen Fachhandels liegt bei 739 €. Prüfe vor dem Kauf die Angaben zu Garantieabwicklung und Rückgabe im Angebot. Die Humminbird Basemap ist regional aufgebaut, Humminbird stellt die Kartendaten im Hilfe-Center zum Download bereit.

Für wen die Helix 7 SI passt

Die Helix 7 CHIRP SI GPS G4 passt zu Raubfischanglern vom Boot, die große Flächen nach Struktur absuchen und ihre Hotspots per GPS festhalten wollen. Side Imaging spart dort die meiste Zeit, und das 7-Zoll-Display zeigt Karte und zwei Sonarbilder nebeneinander. Wer auf Hecht und Zander an Kanten und Steinpackungen fischt, findet diese Strukturen mit dem Seitenbild schneller. Welche Rute dazu passt, ordnet der Ratgeber Spinnrute für Hecht und Zander ein.

Wer Wert auf Live-Sonar legt oder mehrere Geräte vernetzen will, greift zu einem G4N-Modell. Wer nur ein günstiges Echolot mit GPS für das Kajak sucht, kommt mit der Helix 5 oder dem Garmin Striker Vivid 7sv günstiger an ein brauchbares Bild.

Alternativen im Vergleich

Modell	Display	Bildgebendes Sonar	Karten	Preis	Bewertung
Humminbird Helix 7 CHIRP SI GPS G4	7 Zoll, 1024 × 600	Side + Down Imaging (455 kHz)	AutoChart Live, Kartenslot	ab 606,86 €	4,1
Humminbird Helix 5	5 Zoll, 800 × 480	Down Imaging (DI-Variante)	AutoChart Live, Kartenslot	ab 389,43 €	3,9
Garmin Striker Vivid 7sv	7 Zoll	ClearVü + SideVü	Quickdraw Contours, kein Kartenslot	ab 481,98 €	3,8
Lowrance Elite FS 7 Active Imaging	7 Zoll, Touch	Active Imaging Down + Side	Genesis Live, Kartenslot	ab 938,12 €	4,1
Lowrance Hook Reveal 7 TripleShot	7 Zoll	DownScan + SideScan	Genesis Live	ab 816,76 €	3,5

Amazon-Preise: Stand 14.10.2026, 15:36 MESZ · Details

Der Garmin Striker Vivid 7sv ist die günstigste Alternative mit Seitenbild, verzichtet aber auf einen Kartenslot. Die Lowrance Elite FS 7 bringt Touchscreen und Netzwerk mit und kostet deutlich mehr. Die Helix 5 ist die kompakte Wahl für wenig Platz. Weitere Geräte dieser Preisklasse zeigt die Bestenliste Echolote von 300 bis 700 Euro.

Fazit

Die Humminbird Helix 7 CHIRP SI GPS G4 ist ein vollständiges Boots-Echolot mit Side Imaging, Down Imaging, Dual Spectrum CHIRP und GPS-Kartierung auf einem 7-Zoll-Display, das genug Platz für mehrere Ansichten bietet. Die Stromaufnahme von 800 mA macht sie auch für kleine Boote und Kajaks tauglich.

Mit 4,1 von 5 ist sie die Empfehlung für Bootsangler, die Struktur seitlich vom Boot sehen und eigene Tiefenkarten aufzeichnen wollen, ohne in die Preisklasse der Touch- und Netzwerkgeräte zu gehen. Die Abzüge betreffen den Kaufweg als US-Import, die Tastenbedienung und die 455-kHz-Bildgebung, die im Nahbereich weniger Details zeigt als MEGA Imaging. Wer Live-Sonar plant, greift gleich zu einem G4N-Modell.
